HDP製作、デジタルモード用インタフェース
今まで作成したデジタルモード用インタフェースを、備忘録として記録させていただきます。 カットアンドトライでの作成のため、公開できるようなものではありませんが、 今後の参考として掲載いたします。

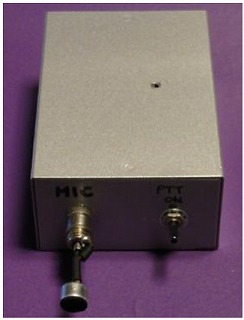

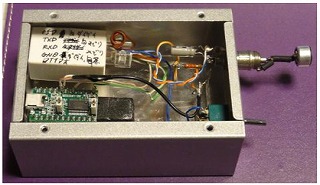

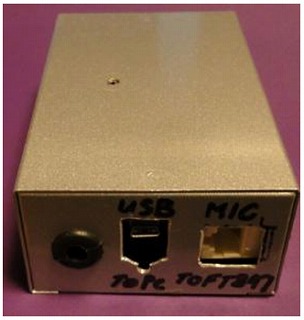

�@　PCでRigコントロールを行う為に作成した第１作目です。 YAESUのFT-8*7を想定して構成しました。 PCとインタフェースはUSBポート接続。 インタフェースとリグは、８Pモジュラのマイクコネクタにて接続です。  インタフェースは、USB-シリアル変換モジュール　１ポート用です。 Rigのマイクが使用できなくなるため、 インタフェース前面には、マイクジャック、PTTスイッチを設けました。 ※　デジタル通信モードには対応していません。

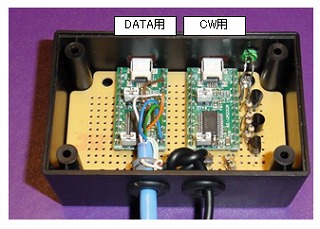

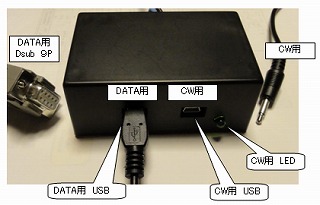

�A　RigコントロールとCtestWinによる、CWの自動送出用として、Comを２Portとしました。 インタフェースは、USB-シリアル変換モジュール　１ポート用を2つ使用しました。 対象のRigはKenwoodとし、RS232C接続です。 ※　デジタル通信モードには対応していません。

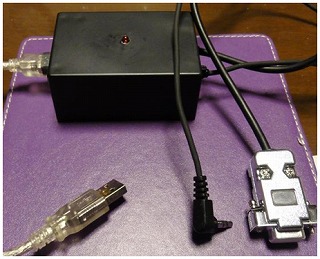

�B　上記�Aの改良版として、 インタフェースに、 USB-シリアル変換モジュール　２ポート用を採用しました。　 これにより、PCとのUSB接続が１本になりました ※　デジタル通信モードには対応していません。。

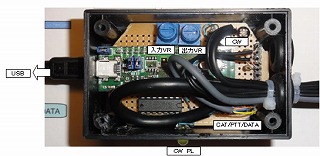

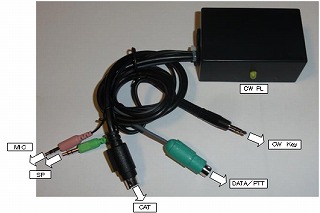

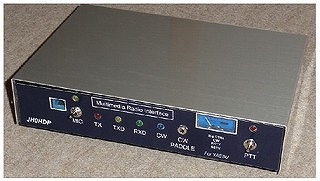

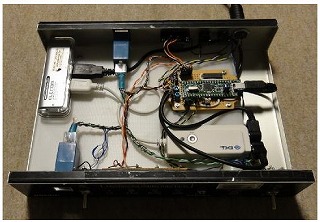

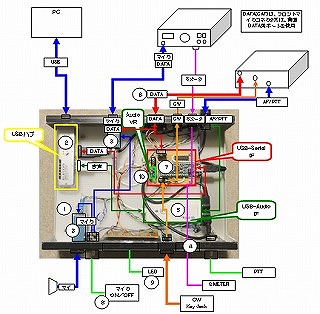

�C  デジタル通信モード対応インタフェースの作成。 PCとRigをAudioケーブルにて接続していたものを、 インタフェース経由で接続するようにしました。 （１）　PCとUSBケーブル１本で接続できるようにしました。（力業です） →　USBオーディオ変換モジュールを内蔵。 →　USBを２ポート（Comポートを３）を必要とするため、USBハブを内蔵。 （２）　Rigのデジタルモード（RTTY等）と、SSBモード（SSTV用）の 両方を使用できる様にしました。 （３）　マイク／PTT／CW／Sメータをインタフェースで使用できる様にしました。 （４）　インタフェースの動作状態をLEDにて確認出来るようにしました。 （５）　リグと／に重ねられるよう、インタフェースの外形を大きくしました。 Rigは、YAESUのFT-8*7を想定して構成しました。 コネクタを準備することにより、他機種にも対応可。
�D　  デジタル通信モード対応インタフェースの作成。 PCオーディオ３Pプラグ対応用インタフェースです。 PCからのオーディオケーブル（In／Out)２本と、 USBケーブル１本の接続を、インタフェース経由としました。 コスト、大きさを考え、USBオーディオは採用していません。 Rigは、YAESUのFT-8*7を想定して構成しました。

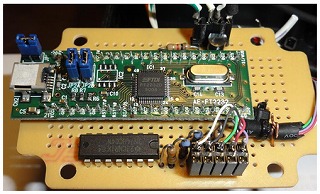

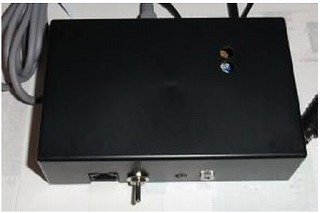

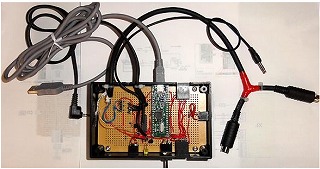

�E　 デジタル通信モード対応インタフェースの作成。 PCオーディオ４Pプラグ対応用インタフェースです。 PCからのオーディオケーブル（In／Out)１本と、 USBケーブル１本の接続を、インタフェースに接続します。 コスト、大きさを考え、USBオーディオは採用していません。 今後のノートPC／タブレット等のオーディオは、 ４Pプラグが標準になるのでしょうか？ 接続方法が標準化されておらず、混乱しそうです。 上記�Cと同様に、Rigデジタルモード／SSBモード対応としました。 Rigは、YAESUのFT-8*7を想定して構成しました。

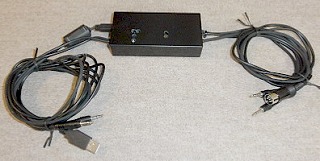

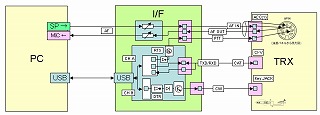

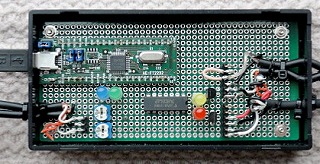

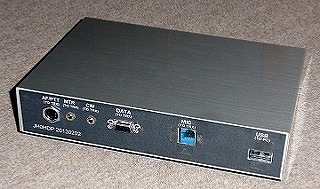

�F　 デジタル通信モード対応インタフェースの作成。 アイコム用インタフェースです。 PCからのオーディオケーブル（In／Out)各１本と、 USBケーブル１本を、インタフェースに接続します。 今回初めてアイコム　ＣＩ−Ｖ対応用として作成しました。 上記�Dと同様の構成としました。 ケース及び基板レイアウトは横長としました。 動作確認のため、ＬＥＤはＴＸＤ／ＲＸＤ／ＣＷ／ＰＴＴの動作時に表示するよう設けました。 ＲＴＴＹ（ＡＦＳＫ）、ＳＳＴＶ、ＣＷ用のインタフェースです。

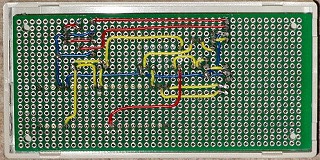

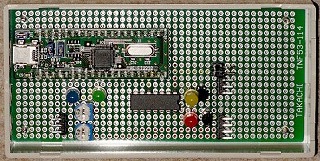

�G　 デジタル通信モード対応インタフェースの作成。 �F　のアイコム用インタフェースをベースにし、 汎用性のある構成、レイアウトとしました。 PCからのオーディオケーブル（In／Out)各１本と、 USBケーブル１本の接続を、インタフェースにせつぞくします。 Ｒｉｇとの接続ケーブルを変えることにより、多機種への対応が出来ます。 上記�Fと同様の構成としました。 ケース及び基板レイアウトも同様です。 今後の標準インタフェースと考えています。

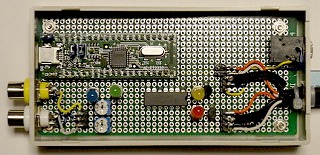

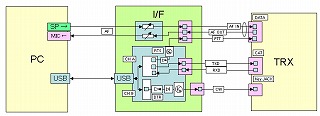

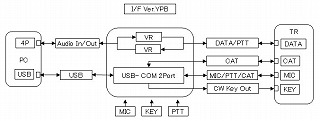

基本構成	基本構成

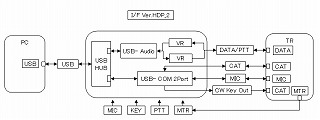

応用例	応用例
応用例	応用例
de hdp/nakazawa 20131108
